Bagaimana untuk menentukan kedalaman dulang dan geometri yang betul untuk Dulang Pek Vakum (VSP) untuk memastikan langsir filem kulit yang betul pada produk berbentuk tidak sekata?

Kedalaman dulang yang betul untuk a Dulang Pembungkusan vakum (VSP). sepatutnya sekurang-kurangnya 10–15 mm lebih dalam daripada titik tertinggi produk , dan geometri dulang mesti mencerminkan jejak produk dengan rapat untuk membolehkan filem kulit terbungkus secara seragam tanpa merapatkan, berkedut atau sentuhan tidak lengkap. Mendapatkan perkara ini dari awal menghapuskan kecacatan VSP yang paling biasa dan secara langsung melindungi jangka hayat, integriti meterai dan persembahan runcit.

Panduan ini berjalan melalui metodologi praktikal untuk saiz a Dulang Pembungkusan vakum (VSP). dengan betul — meliputi pengiraan kedalaman, pemilihan sudut dinding, dimensi bebibir dan cara kerumitan bentuk produk harus mempengaruhi setiap keputusan.

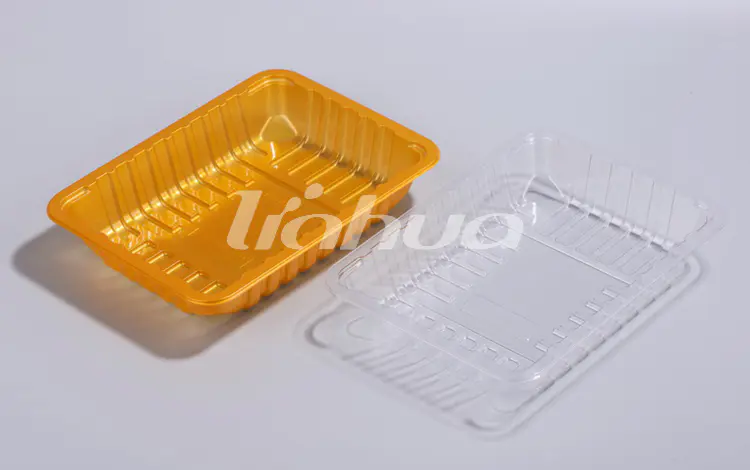

Mengapa Kedalaman Dulang Merupakan Dimensi Tunggal yang Paling Kritikal

Dalam a Dulang Pembungkusan vakum (VSP). , filem kulit dipanaskan antara 130°C dan 160°C dan kemudian ditarik ke bawah di atas produk dengan tekanan vakum - biasanya antara Tekanan baki 5 dan 20 mbar . Filem mesti bergerak dari satah bebibir ke bawah dan mengelilingi kontur produk sebelum mengelak ke dasar dulang.

Jika dulang terlalu cetek, filem tidak dapat mematuhi sepenuhnya sisi dan potongan produk, mewujudkan poket udara yang menjejaskan vakum dan mempercepatkan pengoksidaan. Jika dulang terlalu dalam, bahan filem yang berlebihan akan berlipat dan berkedut di dasar, menghasilkan pek yang tidak menarik dan potensi titik bocor di zon pengedap.

Peraturan praktikal: kedalaman dalam dulang = ketinggian produk maksimum 10 hingga 15 mm . Untuk potongan tulang masuk atau makanan laut dengan unsur menonjol, tingkatkan penimbal kepada 18–22 mm untuk mengambil kira regangan filem di atas geometri tajam.

Mengukur Geometri Produk Tidak Teratur Sebelum Reka Bentuk Dulang

Sebelum menentukan sebarang dimensi dulang untuk a Dulang Pembungkusan vakum (VSP). , menjalankan proses pemprofilan produk berstruktur. Produk yang tidak teratur - seperti rak kambing, fillet salmon keseluruhan atau ayam yang disumbat - tidak boleh dianggap sebagai segi empat tepat yang ringkas.

Pengukuran Utama untuk Dikumpul

• Ketinggian maksimum (paksi-Z): Ukur titik tertinggi merentasi sampel yang mewakili statistik sekurang-kurangnya 20–30 unit. Gunakan nilai persentil ke-95, bukan purata.
• Dimensi tapak (paksi X dan Y): Ukur takat terluas dan terpanjang termasuk mana-mana elemen yang menjuntai.
• Kedalaman undercut: Untuk produk masuk tulang, ukur sejauh mana filem mesti bergerak secara sisi di bawah tulang atau tepi yang menonjol.
• Julat berat dan variasi ketumpatan: Produk yang lebih berat dan padat dimampatkan semasa penyedutan, mengubah ketinggian sehingga 5–8% .

Pengukuran ini terus masuk ke dalam kedalaman dulang dan spesifikasi geometri dinding dan menghalang reka bentuk semula alatan yang mahal selepas pengeluaran awal dijalankan.

Sudut Dinding dan Reka Bentuk Draf untuk Langsir Filem Optimum

Sudut dinding sisi — juga dipanggil sudut draf — daripada a Dulang Pembungkusan vakum (VSP). memainkan peranan utama dalam kelancaran filem kulit mematuhi tepi produk. Dinding yang terlalu menegak menyekat perjalanan filem dan menyebabkan penghubung di sudut dulang.

Panduan industri standard mengesyorkan a sudut draf 7° hingga 12° dari menegak untuk aplikasi VSP. Untuk produk dengan variasi ketinggian yang ketara atau potongan yang ketara, tingkatkan draf kepada 14°–18° memberikan filem lebih ruang untuk menyesuaikan diri tanpa regangan berlebihan.

Jejari Sudut Perkara

Sudut dalaman yang tajam adalah antara punca kegagalan filem yang paling biasa dalam a Dulang Pembungkusan vakum (VSP). . Filem mesti meregangkan di sekeliling sudut dalam dua paksi serentak, menumpukan tekanan pada ketika itu. Sebagai peraturan:

• Jejari sudut asas dalaman: minimum 3 mm, idealnya 5–8 mm
• Jejari peralihan dinding ke pangkalan dalaman: minimum 4 mm
• Jejari sudut bebibir luar: minimum 2 mm untuk menyokong tekanan pengedap yang konsisten

Lebar Bebibir dan Spesifikasi Zon Pengedap

Bebibir ialah rim mendatar Dulang Pembungkusan vakum (VSP). di mana filem kulit mengelak pada substrat dulang. Bebibir bersaiz kecil atau direka dengan buruk adalah salah satu punca utama kegagalan pengedap dalam pek VSP runcit.

Lebar bebibir yang disyorkan ialah 8 hingga 12 mm untuk pek runcit standard . Untuk dulang yang lebih besar yang membawa produk melebihi 800 g, tambahkan lebar bebibir kepada 12–15 mm untuk mengagihkan tekanan pengedap dengan lebih sekata dan mengurangkan risiko pengelupasan semasa pengangkutan.

Permukaan bebibir mestilah rata dan bebas daripada meleding. Bahan dulang dengan kehabluran tinggi, seperti CPET atau rPET dengan >30% kandungan kitar semula , lebih terdedah kepada herotan bebibir semasa pembentukan termo dan memerlukan toleransi perkakas yang lebih ketat - biasanya sisihan kerataan ±0.2 mm merentasi zon meterai.

Kedalaman Dulang dan Rujukan Geometri mengikut Kategori Produk

Jadual berikut menyediakan rujukan praktikal untuk memilih Dulang Pembungkusan vakum (VSP). dimensi merentas kategori produk yang paling biasa diproses dalam barisan pembungkusan kulit:

Bagaimana Ketebalan Filem dan Kebolehregangan Mempengaruhi Keputusan Geometri Dulang

Filem kulit yang digunakan dalam a Dulang Pembungkusan vakum (VSP). tidak boleh diregangkan secara infiniti. Kebanyakan filem teratas VSP komersial adalah struktur tersemperit bersama dengan jumlah ketebalan 50 hingga 100 µm dan pemanjangan-pecah 300% hingga 600% . Walau bagaimanapun, kedalaman cabutan yang berkesan tanpa penipisan atau lubang jarum adalah jauh lebih konservatif — biasanya terhad kepada nisbah cabutan 1:1.5 hingga 1:2.5 (kedalaman hingga dimensi sisi terkecil).

Ini bermakna bahawa untuk dulang sempit dengan lebar dalaman sebanyak 80 mm , kedalaman lukisan filem kulit yang boleh dipercayai maksimum adalah lebih kurang 120–200 mm . Di luar ini, penipisan filem di sudut asas menjadi risiko struktur. Jika kedalaman produk anda melebihi nisbah ini, penyelesaiannya adalah untuk melebarkan geometri dulang dan bukannya memperdalamnya - mengagihkan tegasan lukisan filem ke atas kawasan permukaan yang lebih besar.

Untuk produk tulang dalam atau bermata tajam, sentiasa nyatakan filem dengan a rintangan tusukan minimum 15–20 N diukur dengan ASTM F1306 atau setara, tanpa mengira ketebalan.

Pengesahan Alatan dan Protokol Percubaan untuk Format Dulang VSP Baharu

Setelah dimensi dulang telah ditentukan, percubaan pengesahan berstruktur adalah penting sebelum membuat komitmen kepada pengeluaran alatan penuh untuk Dulang Pembungkusan vakum (VSP). format. Melangkau langkah ini adalah kesilapan paling mahal dalam pentauliahan talian VSP.

Langkah Pengesahan yang Disyorkan

1. Pengeluaran dulang prototaip: Jalankan sekumpulan kecil 200–500 dulang menggunakan perkakas lembut atau sisipan bercetak 3D pada dimensi sasaran sebelum perkakas keluli dipotong.
2. Penilaian tirai filem: Periksa secara visual untuk merapatkan, kedutan dan keseragaman sentuhan merentas sampel 30 unit bagi setiap SKU.
3. Ujian oksigen sisa: Ukur oksigen ruang kepala menggunakan penganalisis oksigen. Sasaran: <0.5% O₂ untuk aplikasi daging segar.
4. Ujian kekuatan kulit pengedap: Menjalankan ujian kekuatan kulit setiap ASTM F88. Nilai minimum yang boleh diterima untuk runcit VSP: 8–15 N/15mm .
5. Kajian jangka hayat dipercepatkan: Simpan pek pada suhu runcit sasaran (biasanya 0°C hingga 4°C ) dan menilai kualiti mikrobiologi dan visual pada Hari 3, 7, 14, dan 21.
6. Simulasi pengedaran: Pek yang dimeterai subjek kepada ISTA 2A atau ujian transit yang setara untuk mengenal pasti sebarang kegagalan pengedap berkaitan geometri di bawah tekanan mekanikal.

Hanya selepas melepasi keenam-enam peringkat pengesahan, perkakas pengeluaran akhir harus dimulakan. Proses ini biasanya menambah 3–6 minggu kepada pelancaran format Dulang VSP baharu tetapi menghalang penarikan balik yang jauh lebih mahal atau masa henti talian selepas pelancaran.

Kesilapan Biasa Geometri dan Cara Mengelakkannya

Malah jurutera pembungkusan yang berpengalaman menghadapi ralat geometri berulang apabila menyatakan a Dulang Pembungkusan vakum (VSP). untuk produk baru. Berikut adalah isu yang paling kerap dihadapi:

• Mengecilkan kedalaman dulang berdasarkan purata ketinggian produk dan bukannya persentil ke-95: Sentiasa reka bentuk untuk unit produk realistik terbesar, bukan min. Satu produk bersaiz besar dengan filem penyambung membatalkan tuntutan jangka hayat keseluruhan pek.
• Menggunakan dulang segi empat tepat untuk produk bujur atau tidak simetri: Ruang kosong yang berlebihan di sudut dulang meningkatkan tekanan lukisan filem dan menimbulkan kedutan. Dulang berbentuk tersuai atau bujur menambah baik langsir untuk produk seperti keseluruhan ikan atau batang drum.
• Mengabaikan ketinggian pad penyerap dalam pengiraan kedalaman: Pad penyerap 3–5 mm meningkatkan ketinggian produk yang berkesan dan mesti difaktorkan ke dalam spesifikasi kedalaman dulang.
• Menentukan bebibir yang terlalu sempit untuk alat pengedap: Bebibir lebih sempit daripada 7 mm jarang memberikan permukaan pengedap yang mencukupi untuk ikatan hermetik yang konsisten merentasi pengeluaran penuh.
• Gagal mengambil kira susunan dulang semasa pengedaran rantai sejuk: Dulang yang lebih dalam dengan sudut draf yang curam lebih cenderung untuk runtuh atau ubah bentuk di bawah beban susun. Nyatakan ketebalan dinding minimum 0.4–0.6 mm untuk dulang rPET dalam format deep-draw.
